Pendant que le vernis de la 12-cordes sèche, je débute une nouvelle guitare électrique de forme Telecaster Thinline pour Christophe, un ami volleyeur. Pour la lutherie rien que du classique : corps en acajou africain, table et manche en érable ondé, touche en palissandre. Accastillage chromé, micros à définir mais il s'agira de 2 humbuckers et d'un P90 au centre. Finition translucide noire. La guitare qui sert de modèle est celle de l'image à gauche.
On débute avec la retouche de mon gabarit de Telecaster qui en avait besoin pour certaines courbes et la fabrication du gabarit de la tête typique d'une Telecaster. (Navré pour la qualité des photos qui viennent, il s'agit de mon téléphone... les beaux clichés pour les belles étapes!)
Ensuite, on prépare les joints de collage du corps et de la table à la varlope.
On assemble les moitiés de corps et de table avec la colle à bois et les serre-joints.
Voilà un aperçu du travail et des bois utilisés, notamment les ondes de l'érable de la table :
13 Août 2012
Découpage grossier du corps, suivi d'une mise à épaisseur, défonce de la cavité (qui servira à alléger le corps et à donner le style hollowbody lié à la future ouïe), du passage des fils, et collage de la table qui elle est détourée proprement selon le gabarit.
14 Août 2012
Corps détouré proprement
16 Août 2012
Début de la confection du manche :- rainure pour la tige de réglage (truss rod double action)
- découpe ébauchée des champs du manches
21 Août 2012
Après rabotage de la planche de palissandre, début de la confection de la touche :- marquage des emplacements frettes puis slottage (traits de scie de 0.6mm)
- rainure de l'emplacement du sillet de tête
- radiusage (courbure de la touche)

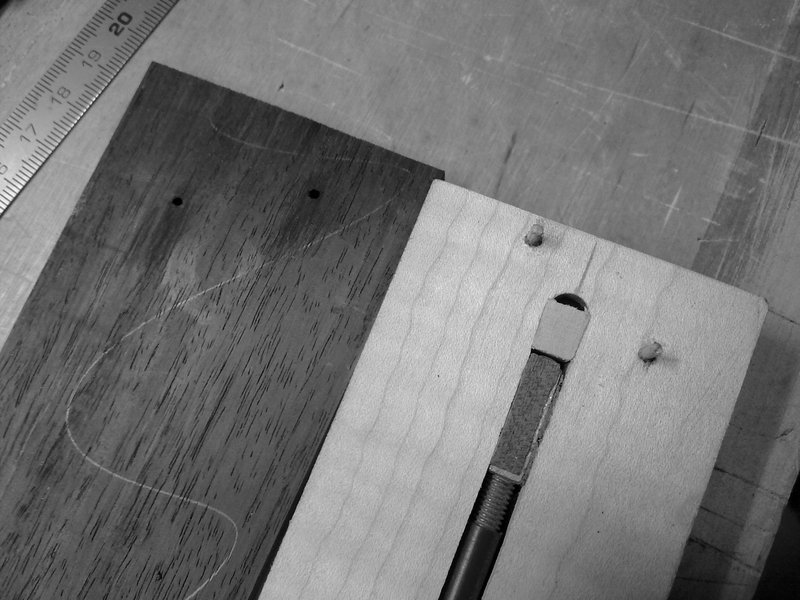

- collage de la touche (avec des cure-dents pour indexer la position de la touche sur le manche et éviter que ça ne glisse durant le collage)
22 Août 2012
Une petite heure de boulot pour faire le décroché arrondi vers la tête en bout de touche : ébauche sculptée à la gouge, finition au papier abrasif sur un petit cylindre, le tout à la main sans machine évidemment :-)23 Août 2012
Après une bonne journée de boulot, le manche est presque terminé. Il ne reste qu'à faire les repères latéraux.Pour résumer :
- Perçage pour incruster les repères de touche puis collage des repères en nacre blanche.
- Un bon ponçage de finition puis on peut fretter la touche
- Enfin galbe du manche, à la râpe d'abord, puis wastringue, et enfin abrasifs sur cale
En voilà un joli manche de Telecaster !! :-)
29 Août 2012
Reprise du boulot sur la télé (et oui faut bien avancer sur le vernis de la 12 cordes aussi). Donc aujourd'hui neckpocket ! En français, défonce pour le manche... moins classe :-) Je fais ça avec la défonceuse sur gabarit. Le plus difficile étant d'avoir un alignement du manche avec le corps le plus parfait possible. Ensuite, on fait les 4 perçages pour les vis de fixation du manche, les 5 perçages de fixation du chevalet et les 6 de passage des cordes à travers le corps.
Résultat :
Vous noterez la présence de l'étiquette qu'on apercevra à travers l'ouïe de la table dont le gabarit papier est fait.
Et puis pour le plaisir un petit assemblage du manche, ça ressemble à une guitare. A ses côtés la Les Paul #01 de 2006 que j'ai modifiée, améliorée et qui attend sa nouvelle finition bleue !
