#19 & #20 - Basses design perso - micros Fender JazzBass

Bonjour à tous,

Je reviens sur le front avec 2 basses jumelles dont j'ai réalisé le design. J'ai débuté le 08/10/2016 et terminé le 18/12/2016.

Manches traversants en Kevazingo (ou Bubinga)
Têtes rapportées en Palissandre indien et plaquage Érable ondé 6/10e
Ailes en Padouk 30mm
Tables en Erable ondé 9mm
Touche Palissandre indien pour la 1ère / Cocobolo pour la 2nde
Micros 2x Original JazzBass Fender
Chevalets Göldo chromé / noir
Mécaniques à bain d'huile Gotoh (chromées) / Kluson (noires)
Boutons métalliques Göldo chromés / noirs

La différenciation entre les 2 se fait par la couleur de l’accastillage : noir pour l'une et chromé pour l'autre, le bois de la touche, ainsi que sur la forme de la tête mais involontairement, car j'ai fait une petite erreur de manip avec la défonceuse dont la fraise était mal affûtée, j'ai donc décidé de modifier localement le design.

Petite simulation de design sur logiciel CAO pour avoir une idée de rendu, en tirer un plan et réaliser les gabarits en MDF :



Découpe des 2 manches dans la même planche de Kevazingo (Bubinga) :
Désolé pour la qualité de l'appareil...


Découpe de l'extrémité à 14° et rabotage pour le collage de la tête en palissandre, puis défonce du canal du trussrod :





Contour des têtes avec le plaquage érable ondé, petit problème de fraise de défonceuse mal affûtée qui m'a coûté seulement (heureusement) de revoir un peu le design de l'une d'elles :


Une vue d'ensemble avec la partie table en érable ondé au niveau des corps avant fabrication des touches et des ailes :



Idem avec les ailes en padouk, découpées à la scie sauteuse, canal des fils de micro et cavité pour l'électronique :



Collage de la table en érable ondé sur les ailes :





Préparation des touches, l'une en palissandre et l'autre en cocobolo, découpe, rainures des frettes dont frette "zéro", radius 12" :
(on voit le gabarit de la forme finale du corps sous les touches, il est en MDF)


Collage des touches :


Incrustation des repères "dots" Ø4 mm en nacre blanche et repères latéraux "side dots" en plastique blanc (visibles plus bas), perçage pour les mécaniques Ø14 mm :


Collage des ailes sur les manches :


Une vue des side dots :

Ensuite avec le gabarit en MDF, réalisation du contour du corps à la défonceuse munie d'une fraise à copier (pas de photo de cette étape), réalisation des congés (avec une fraise quart de rond) côté face et côté dos.

Puis sculpture du talon de manche :
- ébauche à la défonceuse en réalisant des paliers avec une fraise hémisphérique
- ensuite sculpture à la gouge
- enfin racloir courbé et papier abrasif pour affiner les courbes



On poursuit avec le profil des manches, la volute côté tête et le chanfrein stomacal pour le confort :


Feuillure de la plaque de fermeture de la cavité électronique :


Défonce des cavités micros JB :



Une bonne planification des frettes, reprofilage des frettes une à une, et ponçage/lustrage :



Perçages variés (potentiomètres, vis pour le chevalet, passage du fil de masse entre le chevalet et la cavité élec) et ponçage globale jusqu'au grain P320 avant verni (le padouk est horrible à poncer, il fait une poussière qui colle partout et tâche l'érable en orange):



Ajout du logo en papier transfert sur la tête, on masque également la touche pour le verni :


Finition avec 2 couches de vernis PU au pistolet, merci Cyril pour le coup de patte, histoire d'avoir une bonne protection et une finition satinée qui laisse l'aspect naturel du bois (couleur et texture) tout en le mettant bien en valeur.  Ensuite blindage de la cavité élec au scotch aluminium, cordier, micros, attaches sangle, mécaniques, fabrication du sillet en os, fabrication des plaques qui cachent l'accès au trussrod en palissandre (avec incrustation pour l'une d'elle), montage des cordes, réglage du manche, réglage des pontets de cordier (pour la justesse et l'action des cordes) :




Montage de l'électronique (3x potentiomètres 250 kΩ dont 2 volumes et 1 tonalité avec un condensateur 0.047µF)



Une fois finies, photos avec un meilleur appareil mais pas si belles que ça, manque de lumière

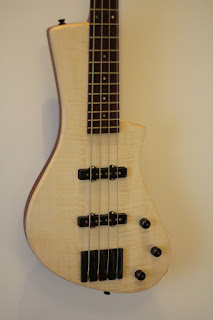

La 1ère :
















La JR signature :













Photos de famille :
